HD kamera FreeSight M20x-HD OP-109 012

Obj. číslo:

106001736

Výrobce:

Kategorie:

Sestavy s HD kamerou

Dostupnost:

4 týdny

obvykle do čtyř týdnů od data objednání

předchozí

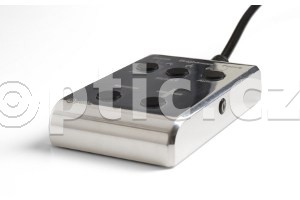

Integrovaná řidicí jednotka má odolný hliníkový kryt

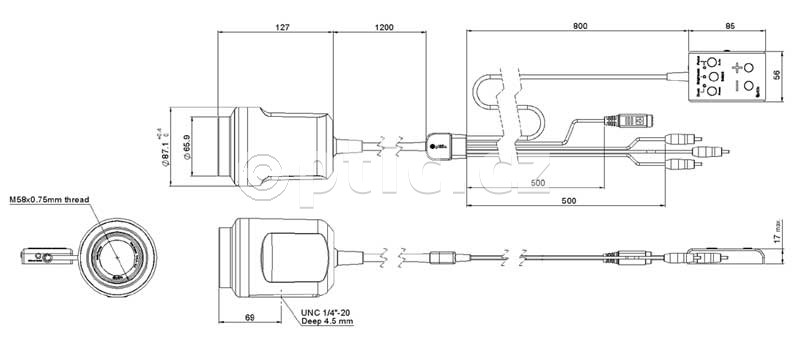

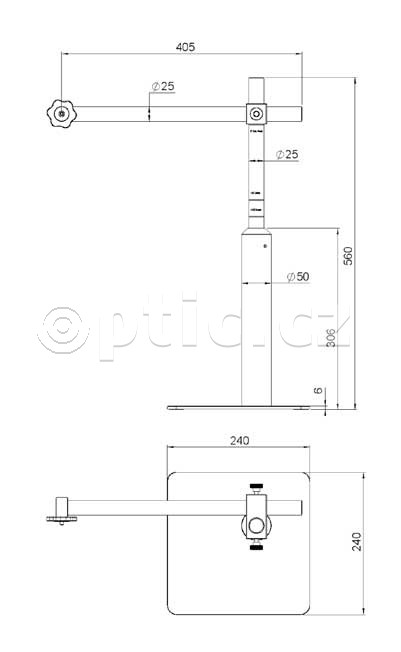

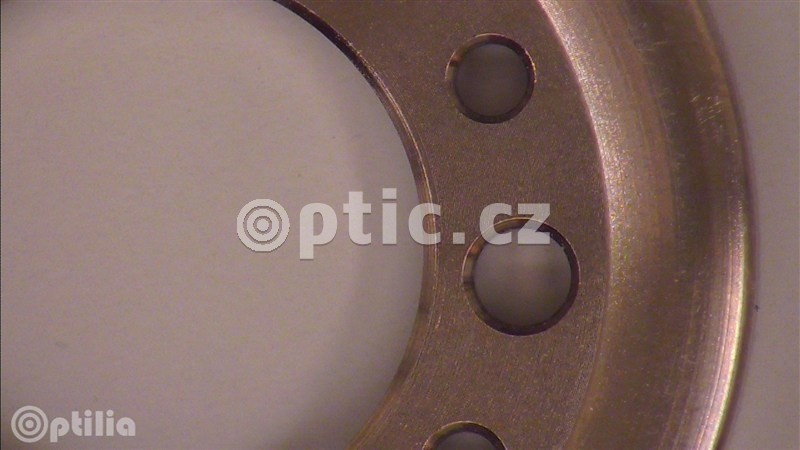

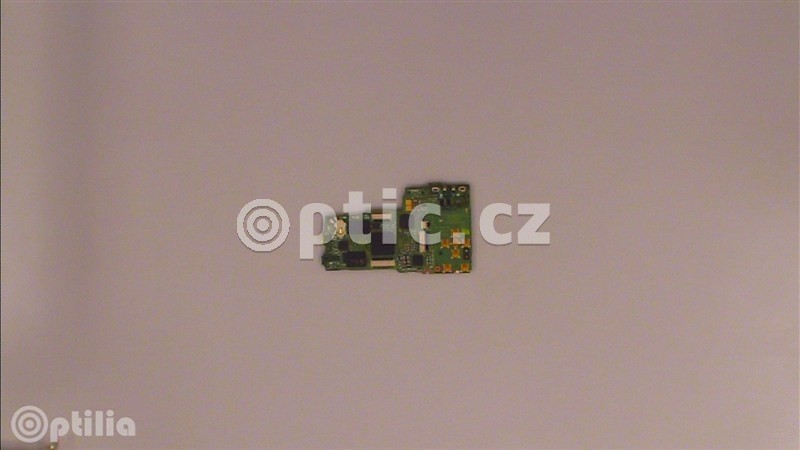

další HD kamera FreeSight M20x-HD OP-109 012 HD kamera FreeSight M20x-HD OP-109 012 HD kamera FreeSight M20x-HD OP-109 012 Integrovaná řidicí jednotka má odolný hliníkový kryt Rozměry stojanu Rozměry kamery Možnosti aplikace inspekční HD kamery Možnosti aplikace inspekční HD kamery Možnosti aplikace inspekční HD kamery Možnosti aplikace inspekční HD kamery Možnosti aplikace inspekční HD kamery Možnosti aplikace inspekční HD kamery Možnosti aplikace inspekční HD kamery Možnosti aplikace inspekční HD kamery Možnosti aplikace inspekční HD kamery Možnosti aplikace inspekční HD kamery Možnosti aplikace inspekční HD kamery Možnosti aplikace inspekční HD kamery Možnosti aplikace inspekční HD kamery Možnosti aplikace inspekční HD kamery Možnosti aplikace inspekční HD kamery Možnosti aplikace inspekční HD kamery

Varianty produktu

◄ ►

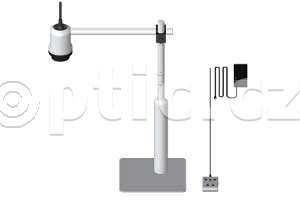

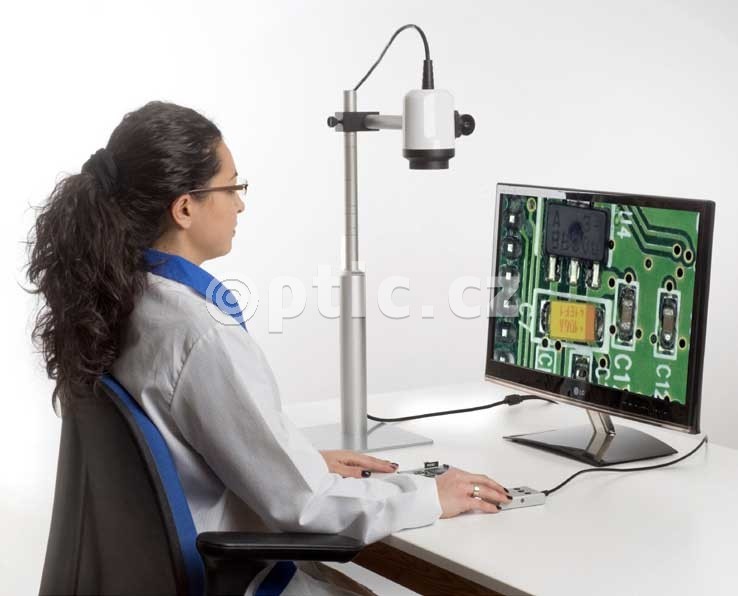

High Definition optická kamera s řidicí jednotkou a stojanem.
Inspekční kamera vhodná pro optickou kontrolu.
20x optický zoom, 500 mm pracovní vzdálenost, vysoce citlivý snímač s vysokým rozlišením 720p.
Rychlé, efektivní a ergonomické zařízení umožňuje kvalitní kontrolu, bez ohrožení průchodnosti.
Verze FreeSight má prodlouženou pracovní vzdálenost a kompatibilní stojan.
Stojan je navržený tak, aby poskytoval čistý a volný pracovní prostor pro sledované objekty.
Všechny produkty řady M20x jsou prezentovány jako samostatná plug-and-play zářízení.
Robustní pouzdra kamery vyhovují nejnáročnějším prostředím.
Integrovaná stolní řidicí jednotka se připojuje pouze k požadovanému TV monitoru.
Řidicí jednotka umožňuje zoom, výběr a ruční ovládání zaostření a jasu, zmrazení obrazu a vypnutí/zapnutí systému.

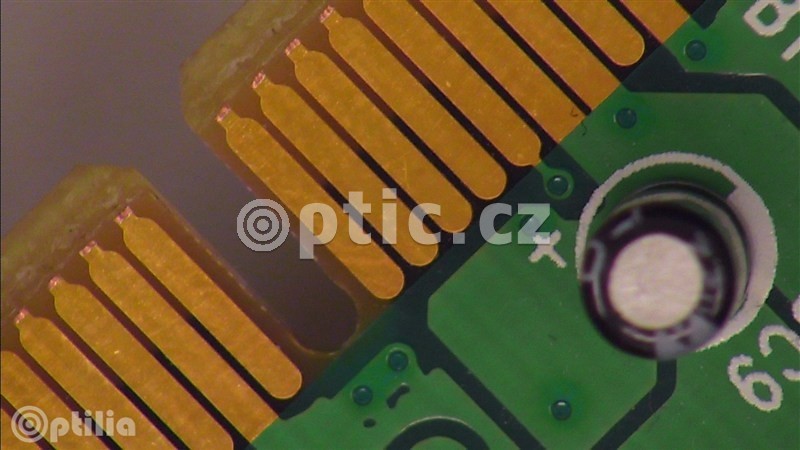

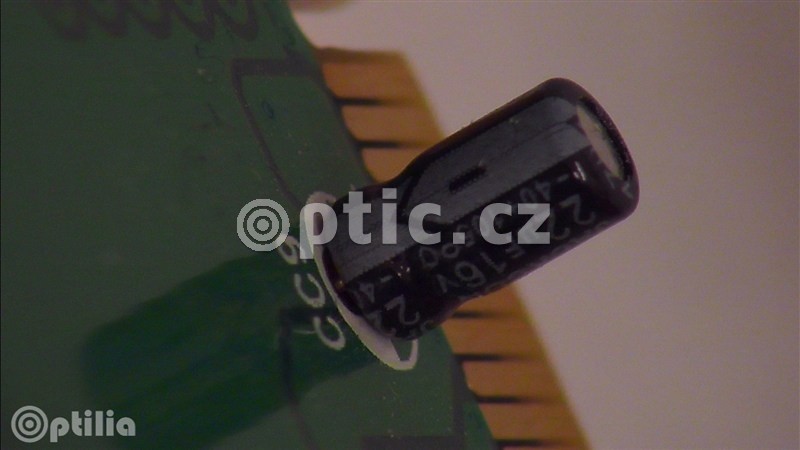

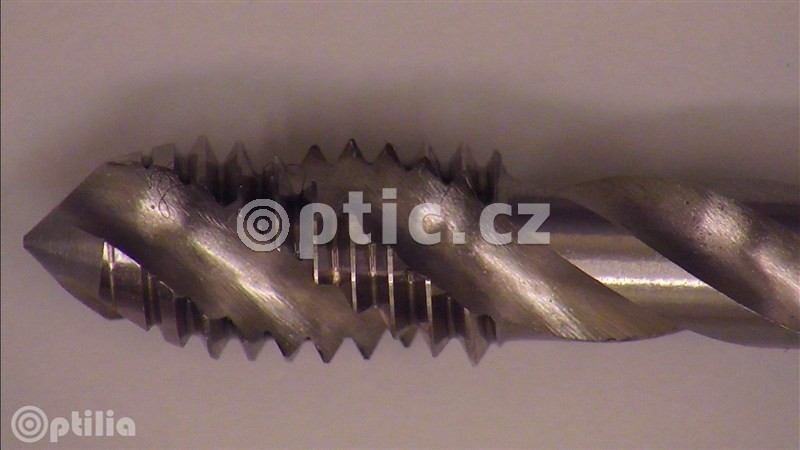

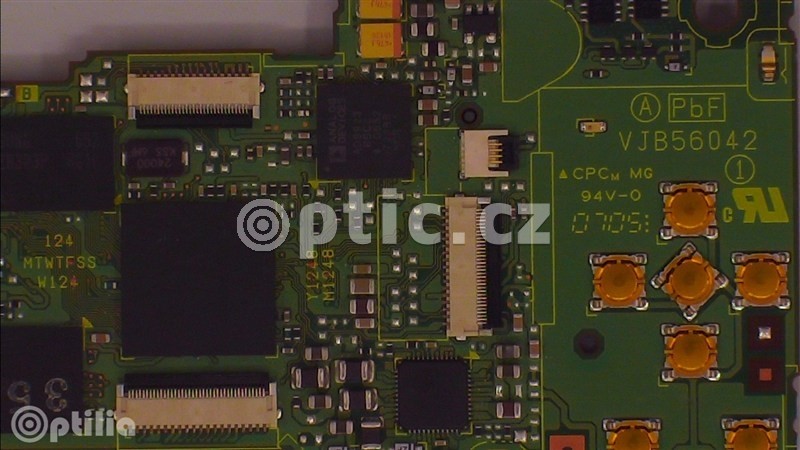

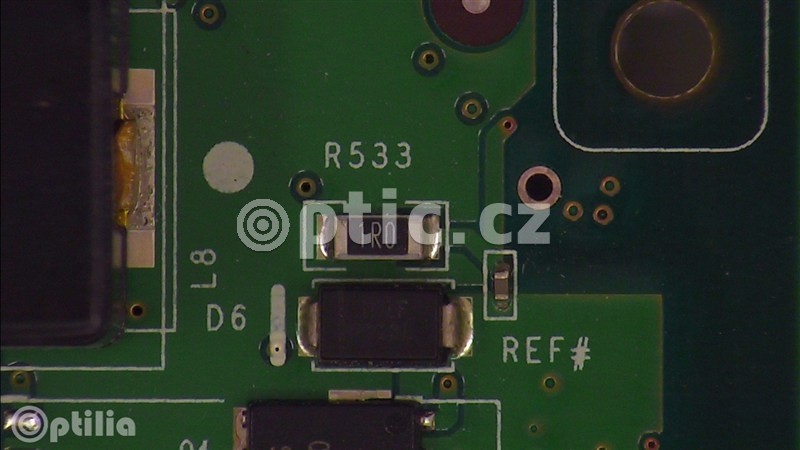

Aplikace

Vizuální kontrola.
Kontrola jakosti.
Opravy a přepracování.
Montáž výrobků.
Řezy a rýhování.
Lepení.
Analýza záznamů pomocí softwaru.
Bezkontaktní měření rozměrů.
Dokumentace a archivace.
Monitoring v reálném čase.

Technická specifikace

Obrazový senzor: 1/4" CMOS, ~ 1,4 MPx.
Kvalita obrazu: HD 720p (1280 x 720 px).
Výstupní signály: 720p/60, 720p/50.

Optika: 20x optický zoom s automatickým zaostřováním, F1.4 (F3.4 při 20x) až F14.

Pracovní vzdálenost (bez přiblížení): ~ 350 x 500 mm.
Pracovní vzdálenost (+2 přiblížení): ~ 210 x 245 mm.
Pracovní vzdálenost (+5 přiblížení): ~ 125 x 140 mm.
Pracovní vzdálenost (+10 přiblížení): ~ 73 x 80 mm.

Zorné pole při 1x zoom: ~ 500 x 280 mm (~ 1,5x zvětšení na 32" monitoru).
Zorné pole při 10x zoom: ~ 42 x 23,6 mm (~ 15x zvětšení na 32" monitoru).
Zorné pole při 20x zoom: ~ 21 x 11,8 mm (~ 30x zvětšení na 32" monitoru).
Zorné pole s +2 přiblížením (20x zoom): ~ 11 x 6,2 mm (~ 60x zvětšení na 32" monitoru).
Zorné pole s +5 přiblížením (20x zoom): ~ 6,7 x 3,8 mm (~ 100x zvětšení na 32" monitoru).
Zorné pole s +10 přiblížením (20x zoom): ~ 3,7 x 2,1 mm (~ 190x zvšetšení na 32" monitoru).

Nastavení kamery: řidicí jednotka v hliníkovém krytu, s ovládacími tlačítky.
Nastavitelné parametry: optický zoom, jas, zaostření, zamrznutí obrazu, zobrazení hodnoty zoomu, nastavení uložení&otevření.

Vstupy: DC vstup (5-pinový MiniDin konektor).
Výstupy: HD komponentní Y/Pb/Pr video výstup (3 x RCA), externí nožní pedál (stereo konektor).

Skladovací prostředí: -20°C - +60°C, 25 - 95% RH, nekondenzující.
Pracovní prostředí: -5°C - 60°C, 20 - 95% RH, nekondenzující.
Napájení: 12.0 VDC, 4,8 W max.
Hmotnost: kamera max. 710 g (bez kontrolní jednotky), max. 970 g (s kontrolní jednotkou, stojan 3400 g.

Obsah balení

M20x-HD kamera 720p s 20x zoomem, 500 mm pracovní vzdáleností a integrovanou řidicí jednotkou.
Jednotyčový stojan s výškovým nástavcem.
Napájení 5/12 V, 30 W s MiniDin konektorem.
Uživatelský manuál.

Související produkty

Osvětlení
Kruhové LED osvětlení, 80 diod	OP-006 368
Objektivy
Objektiv pro záběry zblízka +2 dioptrie	OP-009 304
Ostatní příslušenství
24" TFT barevný HD monitor, 1080p	OP-006 630
Nožní vypínač pro řídicí jednotku kamery	OP-009 019
Software a zachytávání videa
Full HD 1080p SD-Card zachytávač snímků	OP-009 080
Software OptiPix Full s databází	OP-006 121
Stojany
Jednoramenný stojan, na zeď	OP-006 663

M20x-HD kamera 720p s 20x zoomem, 500 mm pracovní vzdáleností a integrovanou řidicí jednotkou.
Jednotyčový stojan s výškovým nástavcem.
Napájení 5/12 V, 30 W s MiniDin konektorem.
Uživatelský manuál.

Technická data k porovnání HD kamera FreeSight M20x-HD OP-109 012

Název parametru	Hodnota
Obrazový senzor	1/4" CCD barevný snímač obrazu
Optický systém	HD 720p (1280 x 720 px), 20x optický zoom s automatickým zaostřováním
Pracovní vzdálenost	(bez přiblížení): ~ 350 x 500 mm, (+2 přiblížení): ~ 210 x 245 mm, (+5 přiblížení): ~ 125 x 140 mm, (+10 přiblížení): ~ 73 x 80 mm
Zorné pole	při 1x zoom: ~ 500 x 280 mm (~ 1,5x zvětšení na 32" monitoru)
Ovládání kamery	řidicí jednotka v hliníkovém krytu, s ovládacími tlačítky
Základní nastavení	optický zoom, jas, zaostření, zamrznutí obrazu, zobrazení hodnoty zoomu, nastavení uložení&otevření
Laserové ukazovátko	není
Vstupy/výstupy	vstupy: DC vstup (5-pinový MiniDin konektor); výstupy: HD komponentní Y/Pb/Pr video výstup (3 x RCA), externí nožní pedál (stereo konektor)
Skladovací prostředí	-20°C - +60°C, 25 - 95% RH, nekondenzující
Pracovní prostředí	-5°C - 60°C, 20 - 95% RH, nekondenzující
Napájení	12.0 VDC, 4,8 W max
Výstup signálu	HD Ready
Hmotnost	710 g
