Použití mikroskopů a USB kamer ve výrobě elektroniky a automobilovém průmyslu

Elektronika – zde je široké využití pro montáže desek plošných spojů, kontroly osazení, atd. Trinokulární mikroskopy se používají v odděleních kontroly k záznamu neshodných výrobků. Pokud mikroskopy doplníme měřicím software můžeme s úspěchem provádět měření sledovaných předmětů. Historie mikroskopu Vám rozšíří znalosti a pomůže pochopit hlavní principy použití mikroskopu.

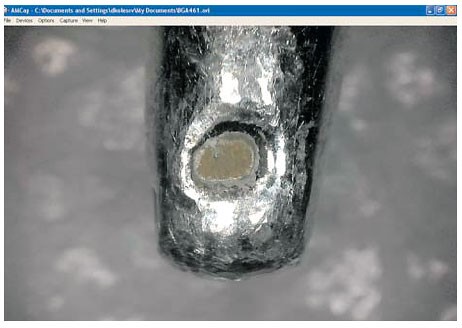

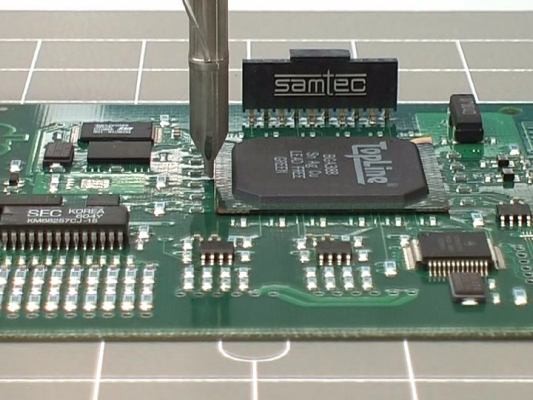

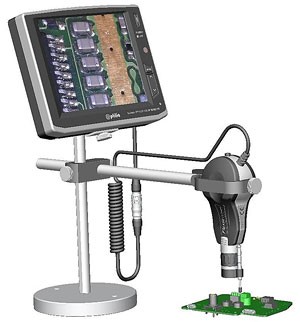

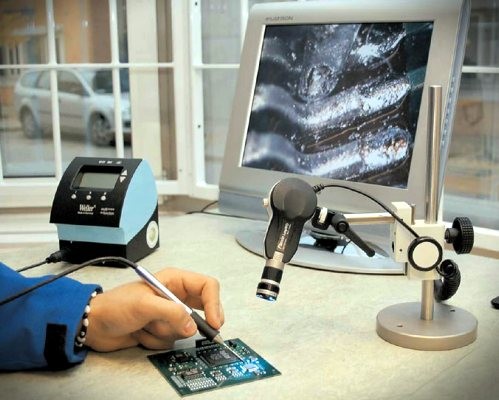

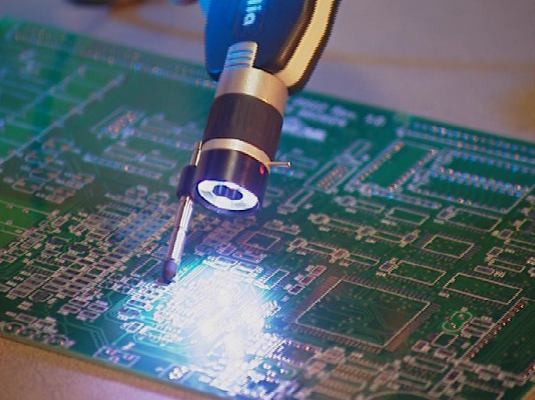

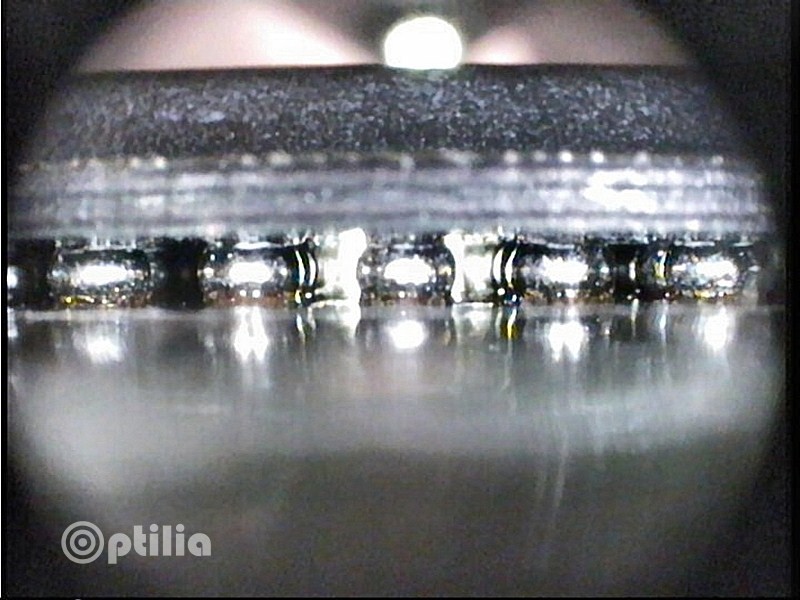

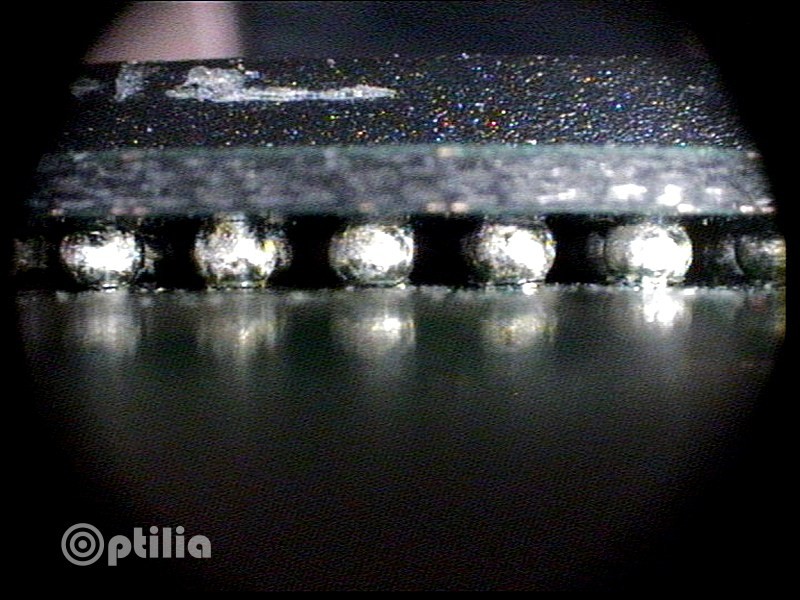

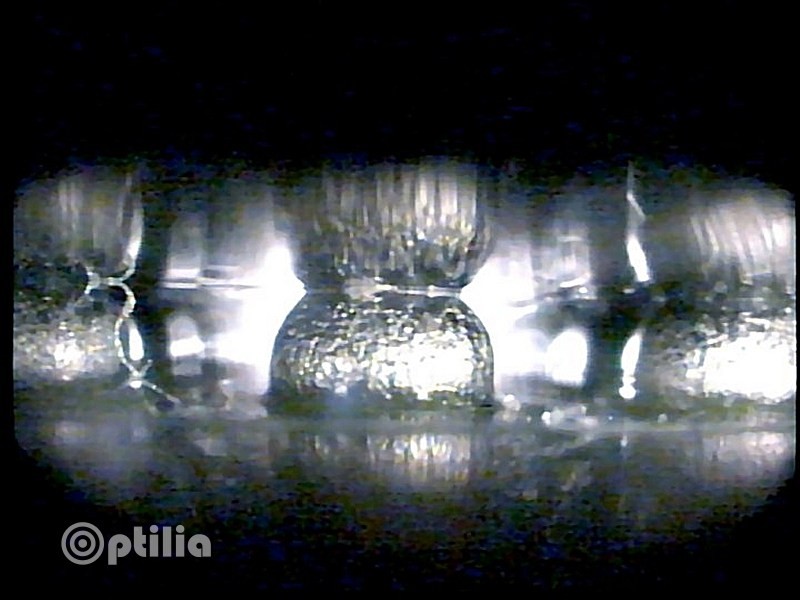

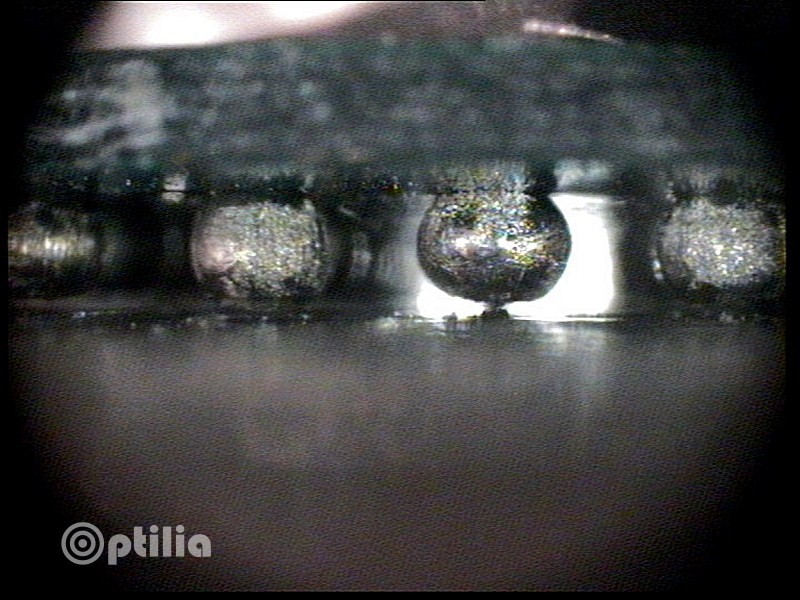

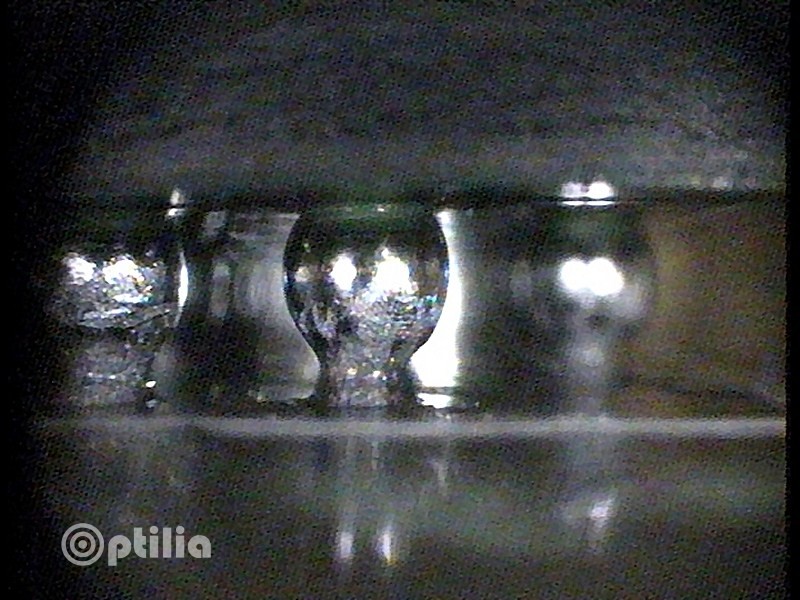

USB kamery značky Optilia model Flexia s příslušným objektivem využijete k jedinečné kontrole pájení BGA. Endoskopy pak ke kontrole nepřístupných míst.

Přehled optických nástrojů a přístrojů použivaných v oboru elektroniky a elektrotechniky.

Lupa, stolní lupa

Stolní lupa je vynikají pro zběžnou kontrolu větších dílů a desek s plošnými spoji. Doporučujeme lupu s kruhovým osvětlením a čočkou bílé barvy. Pozor, mnoho lup má čočku nekvalitní a je zabarvená. Tato barva ztěžuje pozorování zvláště pak osazených s plošnými spoji. Tento negativní efekt se projevuje negativním zabarvením desky, což operátor může vnímat jako chybu. Lupu je možné používat celou pracovní dobu, ale třeba si uvědomit, že pracovník nemůže udržet pozornost celých 8 hodin. Navíc stále pozorování

Mikroskop

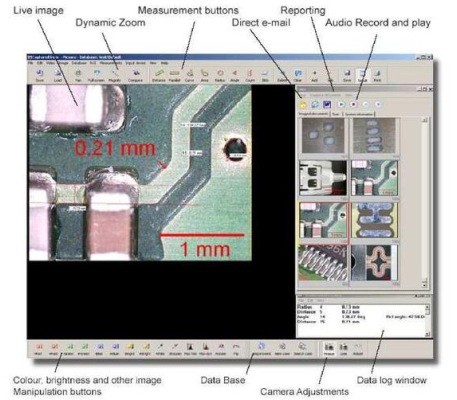

Přístroj na detailní pozorování pájených spojů, dílů, součástek. Znalost popisu mikroskopu Vám s pochopením a výběrem mikroskopu. Důležitým faktorem pro mikroskop je velikost čoček (objektivů), mechanické provedení, množství plastových dílů, atd. Určitě platí, že pro seriózní práci nemůžete nakupovat mikroskop v supermaketu. Pro práci elektrotechnice je velmi důležitým faktorem pracovní vzdálenost. To znamená, že mikroskop Vám umožní pracovat pod objektivem, například pájet. Jak vybírat mikroskop je důležitou znalostí pro správné použití a následné vyhodnocení obrazu.

Zvětšení

Obvykle uživatel chce co největší zvětšení, ale to je omyl. Především si musíte ujasnit co bude předmětem sledování. Znamená to, že pokud bude sledovat předmět o velikost 1 mm, stačí Vám bohatě ke sledování zvětšení kolem 100 krát. Větší zvětšení mají význam pro měření výškových vzdáleností. Pokud je mikroskop je doplněn kamerou je to ideální měřicí přístroj pro záznam kontrol dle ISO9001.
V montážní elektronice je dostačné zvětšení kolem 50x. Ideální je mikroskop se zoomem.

CCD kamery (USB kamery)

V elektro průmyslu a každé výrobě, servisu nebo vývoji je třeba kontrolovat a sledovat mechanické změny během výroby, porovnávat kontrolovaný výrobek s normálem, atd. Kontrolují se např. kvalita pájení, deformace, dílů a součástek, lokální znečištění, atd Kontrola a zdokumentování kontroly nabývá na významu zvláště tam, kde jsou firma certifikována ISO 9001, apod. Velký význam má zdokumentování při reklamačním řízení.
Bohužel uživatel si neuvědomuje jaký rozdíl mezi klasickým mikroskopem a USB kamerou. Rozdíl je samozřejmě ve vlastním zobrazení, mikroskop bude vždy kvalitnější a v rozlišení lidského oka. Výrobce profesionálních CCD kamer se snaží eliminovat kvalitu obrazu s CCD čipem s vysokým rozlišením a širokou nabídkou příslušenství.

AOI (Automatocká Optická Inspekce)

Jestliže potřebuje kontrolovat subdodavatelé, kvalitu výroby, mechanické díly a součástky je nutné kontrolování do určité míry automatizovat. K této činnosti jsou automatické kontrolní systémy. Tyto systémy nejprve nasnímají správný díl a po té, podle zadaných kritérií, kontrolu testovaný díly. V montážní elektronice se AOI využívají pro mezioperační kontrolu po osazovacím automatu nebo po přetavení..
Optické systém slouží i jako článek FAI (First Article Inspection). To znamená, že naleznou použití při kontrole a verifikaci první série při hromadné výrobě. FAI provedeno kontrolu několika prvních kusů a po odsouhlasení, neboli verifikaci, se spustí vlastní velko sériová výroba. Optické systém mohou sloužit i pro kontrolu a vyhodnocení subdodavatelů. Díly a součástky od subdodavatelů jsou kontrolovány a porovnávány s minulými dodávkami.

Praktické příklady použití lup, mikroskopů a CCD kamer

Oblast, kterou chceme měřit Název použitého přístroje
Výška natisknuté pájecí pasty Měřicí sestava pro měření pájecí pasty
Tloušťka šablony Měřicí přístroj pro měření tloušťky šablony

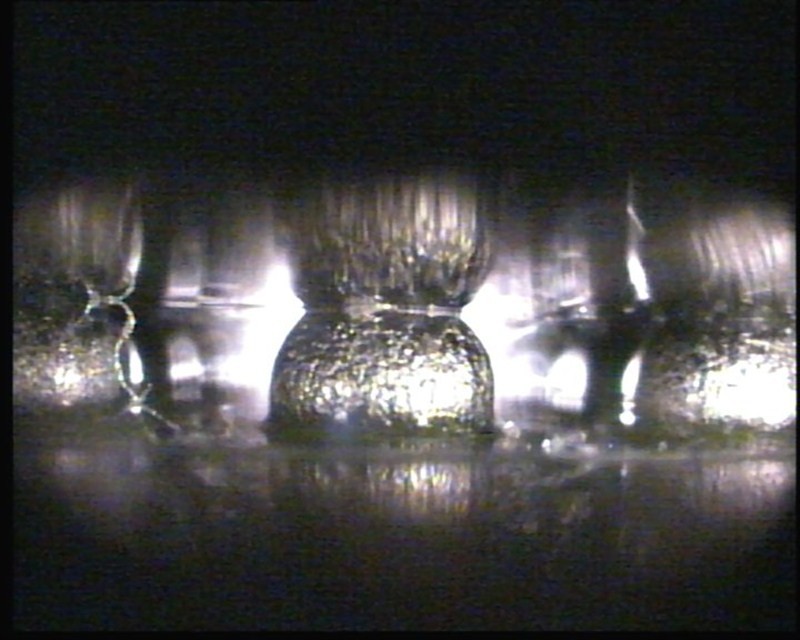

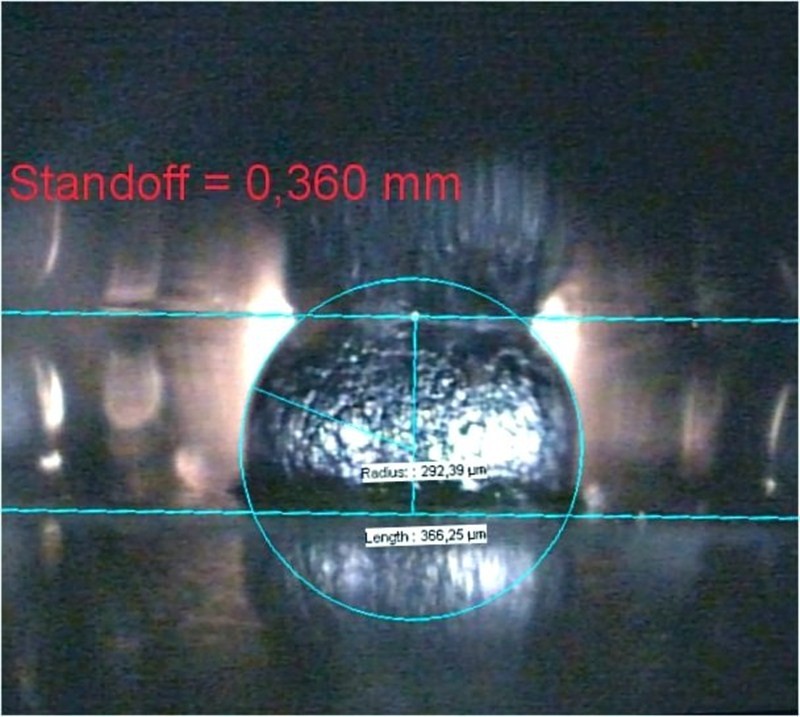

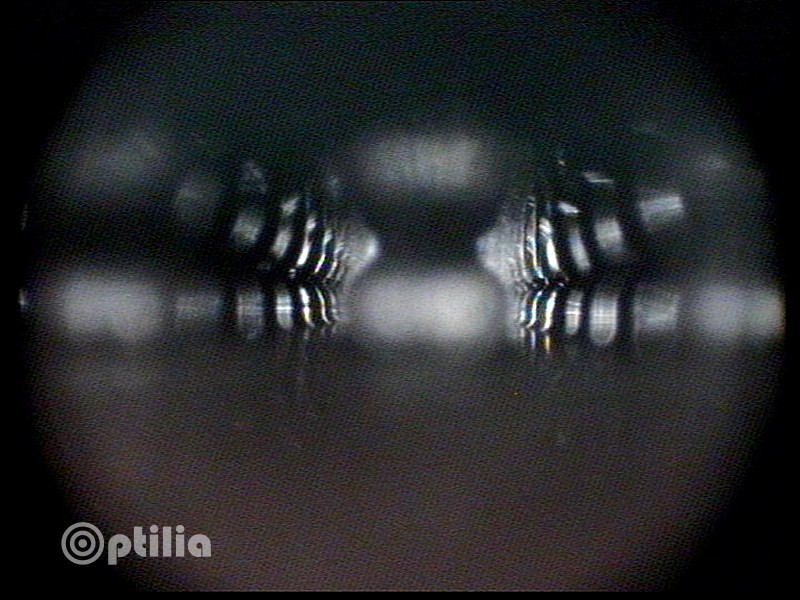

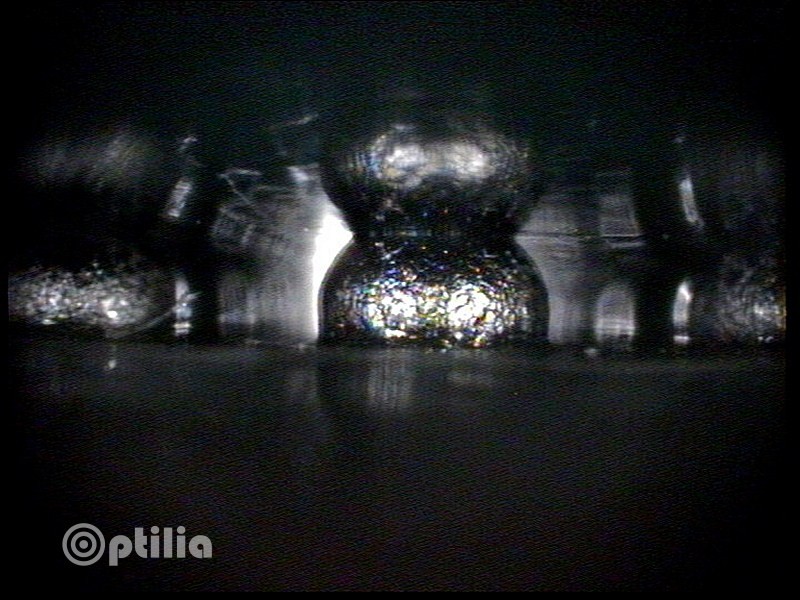

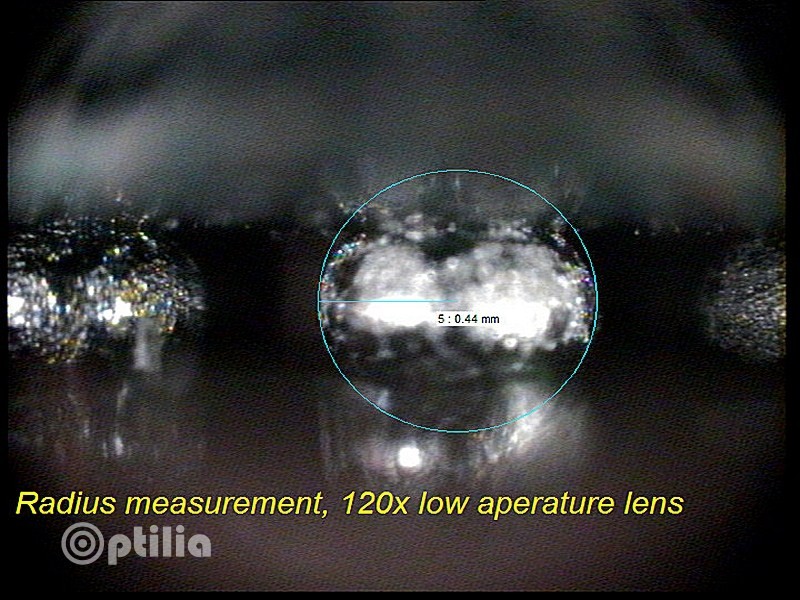

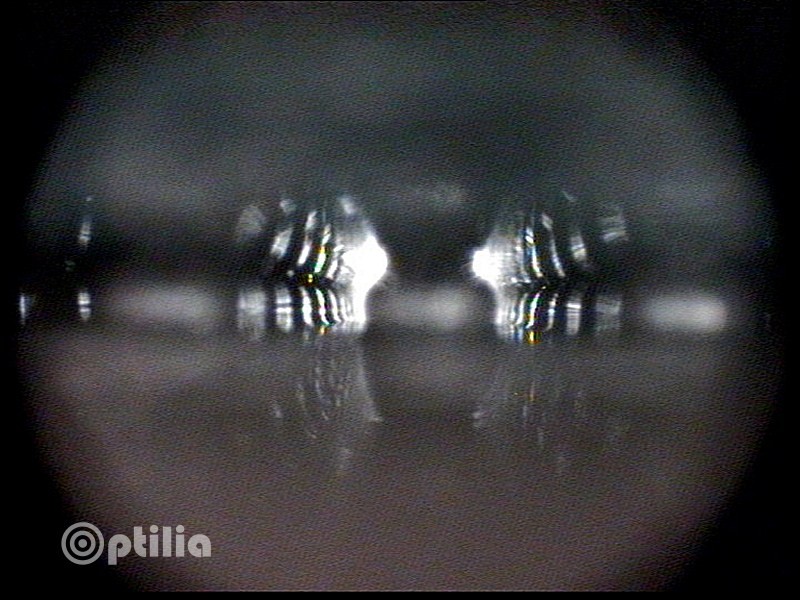

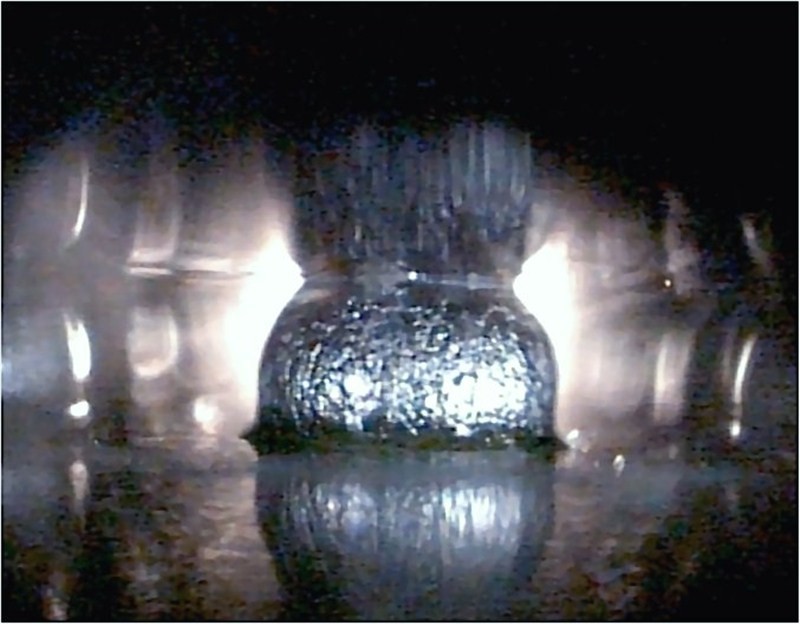

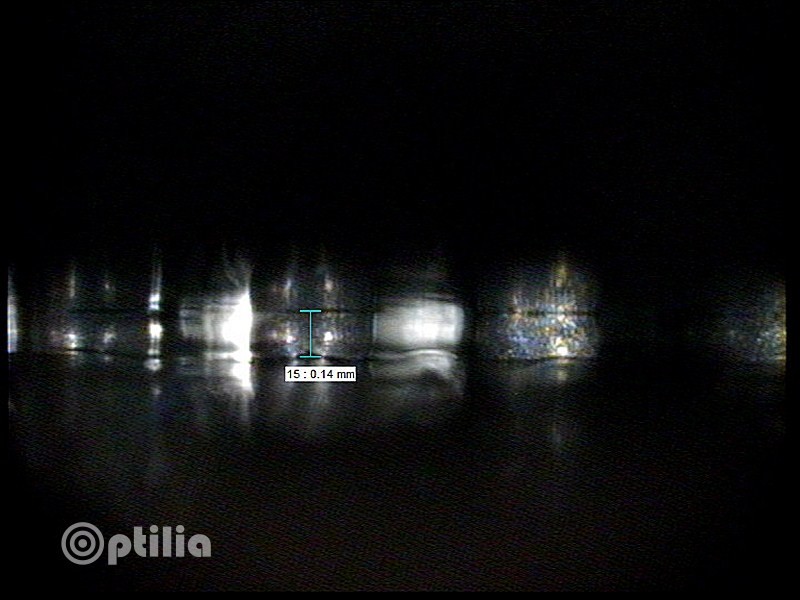

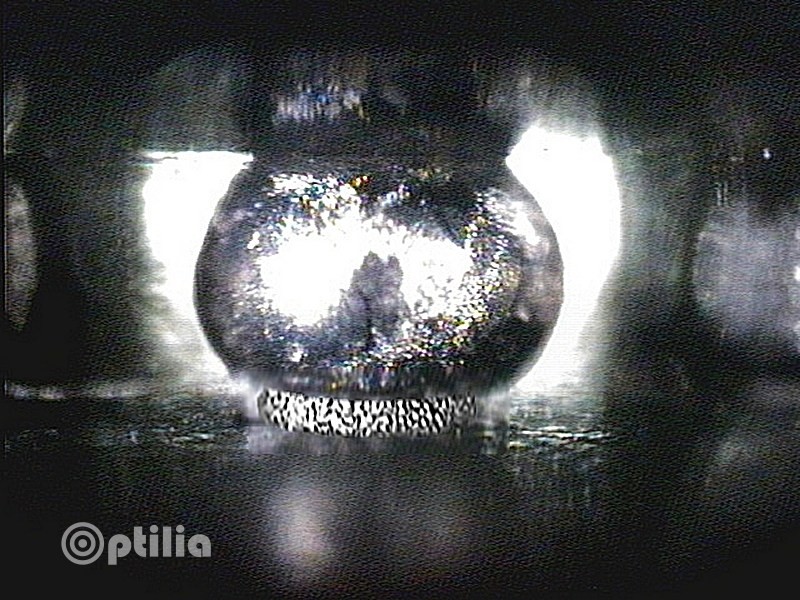

Kontrola zapájených kuliček BGA Měřicí sestava pro měření zapájených BGA
Běžná kontrola desek s plošnými spoji Stolní lupa
Pozorování pájení velmi drobných SMD Mikroskop se zoomem
Záznam kontrolavého předmětu pro zpětnou kontrolu Trinokulární mikroskop s kamerou
Náročná kontrola desek s plošnými spoji (hodin denně) HD kamera s lineárním vedením

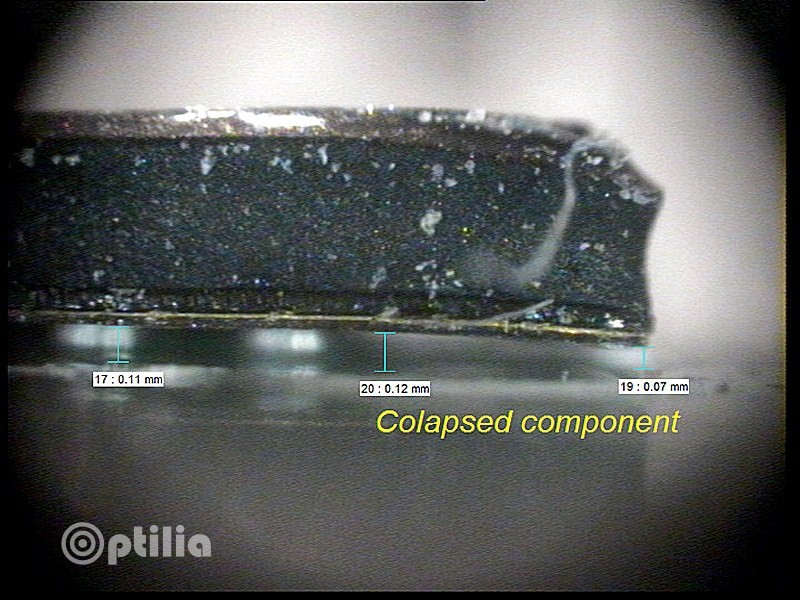

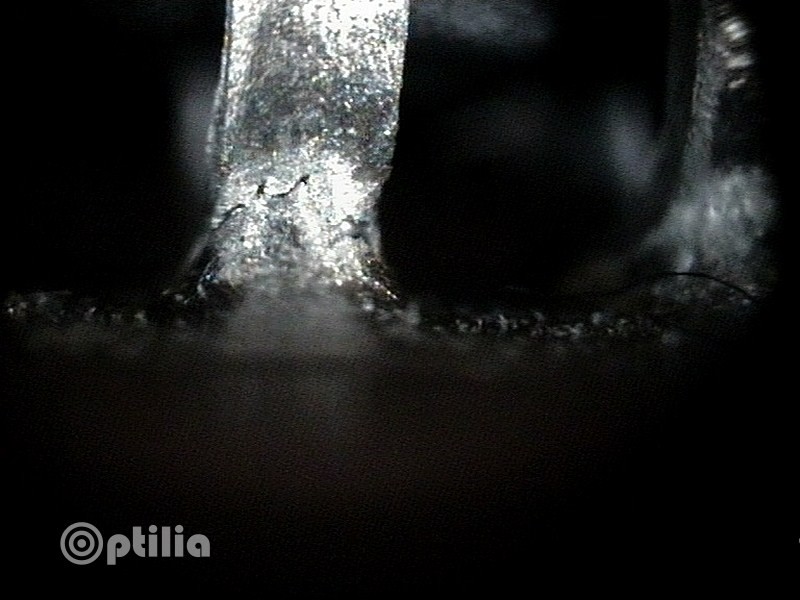

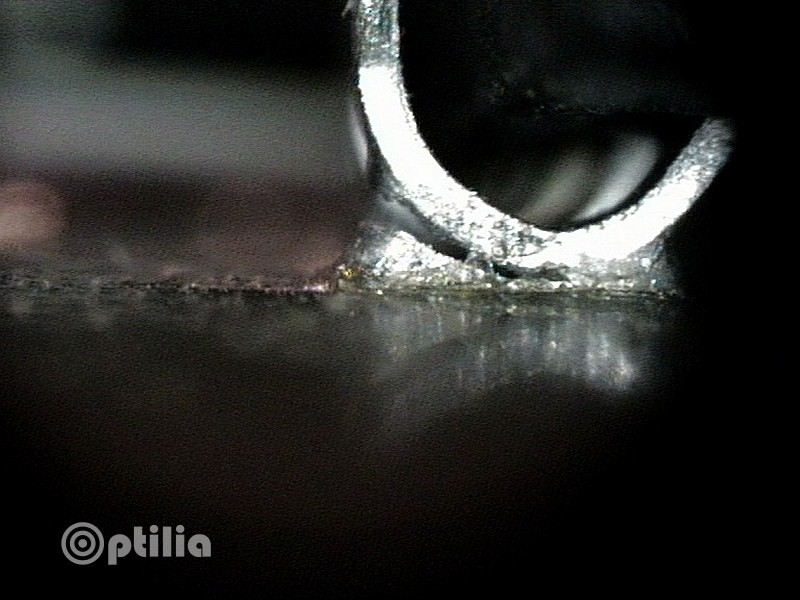

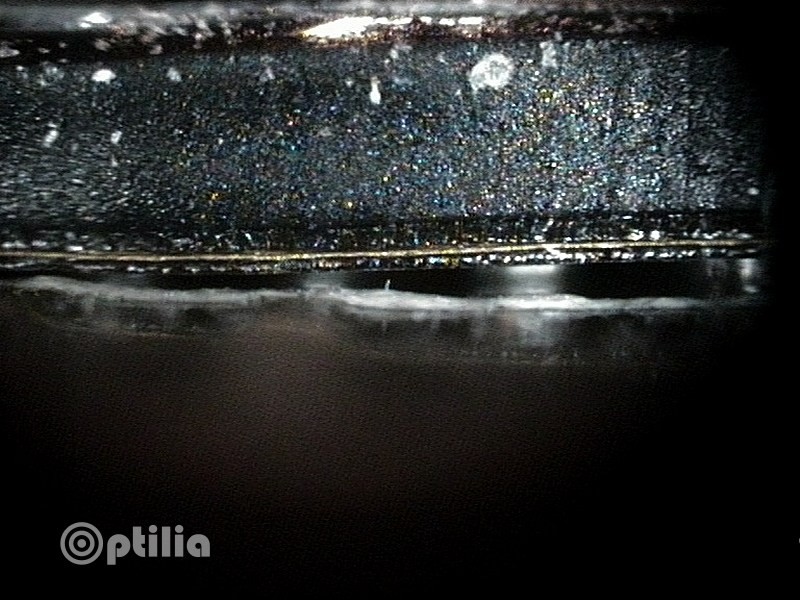

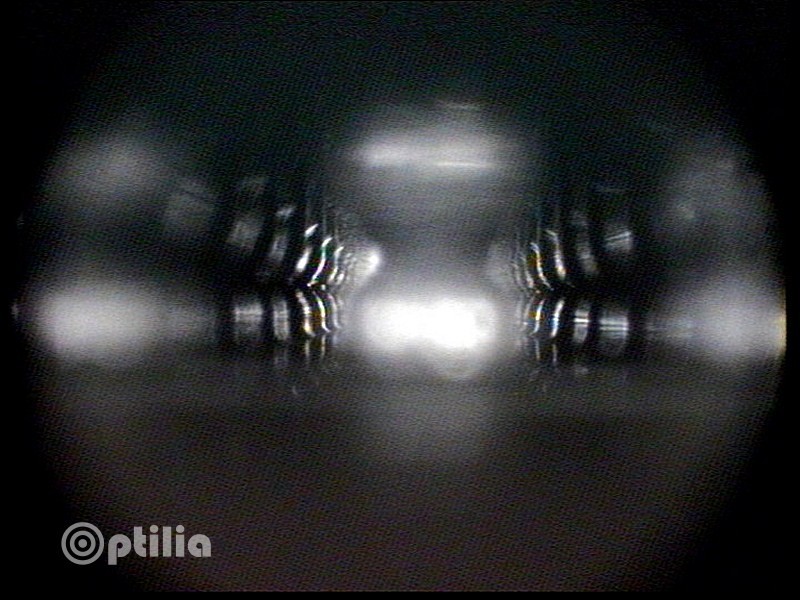

Fotogalerie praktických příkladů

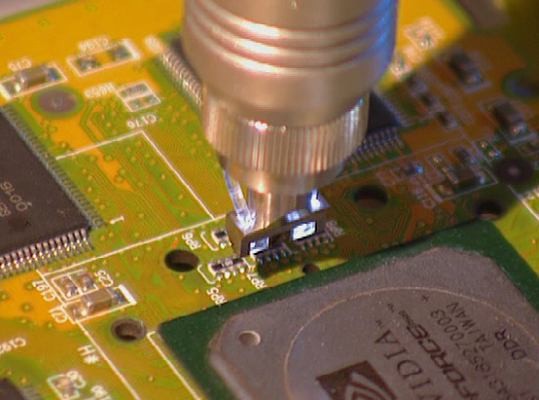

Příklady využití výrobků Optilia v elektronice.
